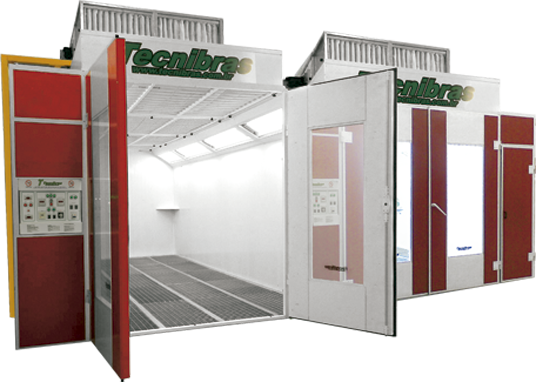

CABINES ESTUFAS PRESSURIZADAS

CE-6.600 / CE-7.000 / CE-7.400

Cabines de Pintura e secagem para veículos, utilitários, veículos pesados e equipamentos industriais. Acabamento impecável e design inovador, aliado ao baixo custo benefício.



As Cabines Tecnibras são produzidas e montadas de acordo com as necessidades de cada cliente, acompanhado de itens de série que proporcionam total segurança e agilidade na operação do equipamento.

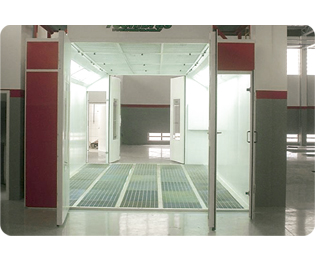

Portas de Acesso

 As portas de acesso são individuais, tanto para o veículo/máquina, como para o pintor.



São dotadas de vedações perimetrais tubulares que proporcionam total vedação e resistência ao calor e vapores decorrentes do processo de pintura e secagem.



Dimensionadas de forma a facilitar o acesso, tanto de veículos como máquinas e equipamentos.

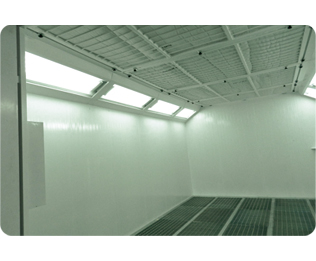

Iluminação

Iluminação neutra de alto rendimento lumínico, situadas em ângulo adequado de forma a proporcionar uma iluminação homogênea e isenta de sombras.



Opcionalmente, poderão ser instalados painéis de iluminação lateral. Todo o conjunto lumínico está instalado em alojamentos selados e protegidos por vidro, com a substituição / manutenção das lâmpadas e reatores pelo lado externo da cabine.

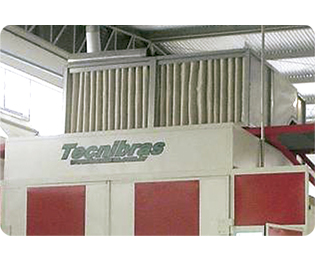

Grupo Gerador

O Grupo Gerador posicionado sobre a cabine, é composto por dois ventiladores centrífugos paralelos, extremamente silenciosos e de alto rendimento, acionados por motor elétrico além de trocador de calor com queimador alimentado por óleo diesel ou gás.



Esta configuração, além de proporcionar significativo ganho de área no local da instalação do equipamento, possibilita substancial ganho energético, pois o ar é captado, pré-filtrado, aquecido e conduzido ao interior da cabine, sem grandes percursos que certamente exigiriam maior potência do motor elétrico.

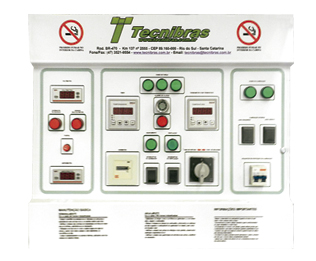

Painel de Comando

Piso

 Completo, contendo todos os elementos necessários à operação segura do equipamento, tais como, termômetro digital com termostato, timer, voltímetro, amperímetro, interruptores individuais para comando da iluminação, ventilação e aquecimento, além de outros.

 Dotado de grades galvanizadas, de dimensões reduzidas que possibilitam fácil manuseio e limpeza. Estas grades são montadas em fossos ou em longarinas e estão dimensionadas de forma a suportar a carga exigida com larga margem de segurança.

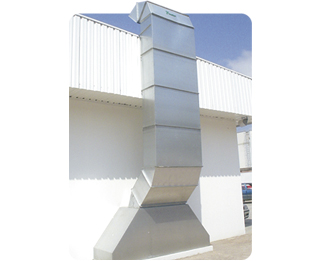

Dutos

Fabricados em aço galvanizado com módulos marcados no formato diamante, proporcionando assim mais rigidez ao conjunto de saída de ar. Este possui ainda a opção de ser instalado na parte exterior do edifício, trazendo assim ganhos na área de trabalho do cliente.

Características Principais

CE-6.600

CE-7.000

CE-7.400

Comprimento interno / externo (mm)

6.600/6.700

7.000/7.100

7.400/7.500

Largura interna / externa (mm)

4.000/4.100

4.000/4.100

4.000/4.100

Altura interna / externa  (mm)

3.000/4.430

3.000/4.430

3.000/4.430

Potência lumínica disponível (W)

1.504

1.680

1.856

Intensidade lumínica média no interior da cabine (lux)

1.021

1.055

1.133

Motor elétrico (CV / KW)

7,5

7,5

10

Volume de ar movimentado na fase de pintura (m³/h)

22.500

24.000

28.500

Variação da temperatura (ºC)

20º/90º

20º/90º

20º/90º

Potência térmica instalada (Kcal/h)

140.000

140.000

140.000

Nível de ruído no interior da cabine em fase de pintura (dB)

67

70

70
